Правила обозначения шероховатости поверхностей устанавливает ГОСТ 2.309-73.
Параметры и другие показатели шероховатости устанавливает ГОСТ 2789-73.
Правила нанесения обозначений шероховатости поверхностей на чертежах
Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-выносок.
Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжении, а так же разрывать выносную линию.
На линии невидимого контура допускается наносить обозначение шероховатости только в случаях, когда от этой линии нанесен размер.

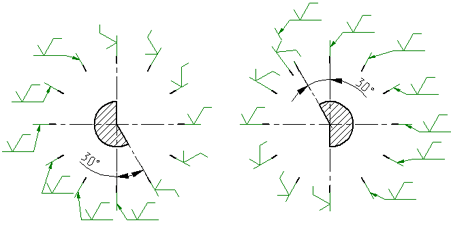

Обозначение шероховатости поверхности, в которых знак имеет полку располагают с учетом его поворота относительно основной надписи чертежа.
Обозначение шероховатости поверхности, в которых знак не имеет полки располагают учетом его поворота относительно основной надписи чертежа, но по иным правилам.
При изображении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности ближе к месту указания размеров.
При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят. Размеры и толщина линий знака вынесенного в угол чертежа, должны быть примерно в 1,5 раза больше чем на изображении.
Обозначение шероховатости, одинаковой для части поверхностей, может быть помещено в правом верхнем углу чертежа только вместе со знаком, взятым в скобки, размеры которого равны размерам знаков на чертеже.
Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т.п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.
Обозначение шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.
Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначений шероховатости. Через заштрихованную зону линию границы между участками не проводят.

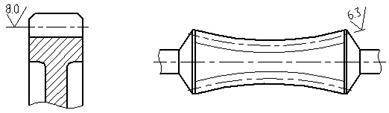

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, шлицев и т.п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных с ними колес — на линии расчетной окружности.

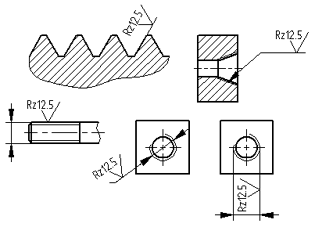

Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля, или условно на выносной линии для указания размера резьбы, на размерной линии или на ее продолжении.
Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз с дополнительным значком (кругом).
В обозначении одинаковой шероховатости поверхностей плавно переходящих одна в другую, дополнительный знак не приводят.
Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, нанесенное на полке линии-выноски проведенной от утолщенной штрихпунктирной линии, которая обозначает соответствующую поверхность.
